FCポンプ

丸山製作所のポンプの基本、カスケード型FCポンプ。40年の技術と経験が詰まった、主力製品です。

小型、軽量なので、使うスペースを選ばないのが丸山製作所のカスケードタイプのベースレスポンプ。丸山の製品の基礎であり、主力商品です。

FCポンプの主な特徴

特徴1 年間納入台数 数万台

確かな品質が認められ、ボイラーメーカー各社に継続的に納入しています。

特徴2 小型で軽量・小動力で高揚程

容積、据付面積が共に減少するため、空間利用が増大します。

特徴3 構造が簡単

給油不要で、分解点検が容易です。

特徴4 完全な軸封装置

メカニカルシールの採用で長時間の水漏れが防止できます。

特徴5 滑らかな回転

振動が少ないので、防振台等の保護装置が不要です。

特徴6 納期が迅速

製品は標準化され、常時在庫しております。
標準品であれば、ご注文後の翌日には発送いたします。

特徴7 カスタマイズ対応可能

お客様の施設に合わせて仕様を変更した製品も生産いたします。
設計から組み立てまで国内で行いますから、お客様のご要望にきめ細やかにお応えします。

特徴8 ISO9001認証

品質マネジメントシステムの国際基準、ISO9001認証を取得した工場で生産します。設計・開発から製造、出荷、納品まで。常に厳しい品質チェックの中で、製品は生産されています。

FCポンプの構造と仕様

主な用途

・各種ボイラー用 ・高温水用 ・高圧洗浄装置用 ・冷却装置用 ・高圧循環用 ・洗車装置用

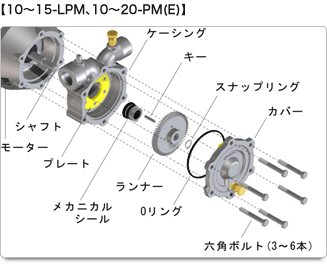

構造図

※上記構造図はポンプ構造の概要を示すもので、ボルトの本数や細部の形状は型式によって異なります。

接液部材質

部品名 LPM PM、BFM 高温水用 特殊用※2
ケーシング FC FC FC FC
カバー FC FC FC FC
シャフト SUS SUS SUS SUS
ランナー BC SUS SUS SUS
プレート※1 BC BC BC SUS
メカニカルシール 標準用 標準用 高温水用 高温水用

※1 プレートはケーシングとカバーに固定され、一体構造になっておりますので、
単品として取り出すことはできません。

※2 特殊用は定格出力2.2kW以上のみ。

ポンプ型番表示について

標準 高温用
LPM PME
PM
BFM BFME
50Hz 60Hz
50、510 60、610

三相・防滴 単相・防滴 三相・全閉
A ※1 B J ※2

※1 出力0.75kW未満のモーターで、効率クラスは IE1
※2 出力0.75kW以上のモーターで、効率クラスは IE3
