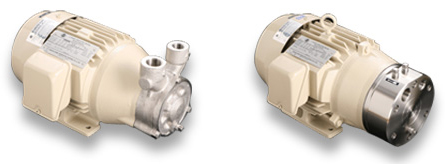

ステンレスポンプ

錆びにくく、軽いステンレスポンプは、医療業界など、新しい分野での利用も増えています。

昭和62年、日本で初めてカスケードタイプでオールステンレス製のポンプを製造販売開始。錆びにくく、摩擦にも強いので、耐久性があります。

ステンレスポンプの主な特徴

特徴1 高い品質

確かな品質が認められ、浄水機装置メーカー等に継続的に納入しています。

特徴2 小型で軽量・小動力で高揚程

容積、据付面積が共に減少するため、空間利用が増大します。

特徴3 構造が簡単

給油不要で、分解点検が容易です。

特徴4 完全な軸封装置

メカニカルシールの採用で長時間の水漏れが防止できます。

特徴5 滑らかな回転

振動が少ないので、防振台等の保護装置が不要です。

特徴6 納期が迅速

製品は標準化され、常時在庫しております。
標準品であれば、ご注文後の翌日には発送いたします。

特徴7 カスタマイズ対応可能

お客様の施設に合わせて仕様を変更した製品も生産いたします。
設計から組み立てまで国内で行いますから、お客様のご要望にきめ細やかにお応えします。

特徴8 ISO9001認証

品質マネジメントシステムの国際基準、ISO9001認証を取得した工場で生産します。設計・開発から製造、出荷、納品まで。常に厳しい品質チェックの中で、製品は生産されています。

ステンレスポンプの構造と仕様

主な用途

・RO装置用 ・マイクロバブル発生装置用 ・高圧噴霧装置 ・各種装置組込用

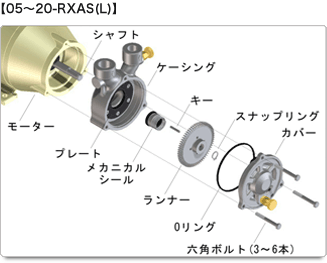

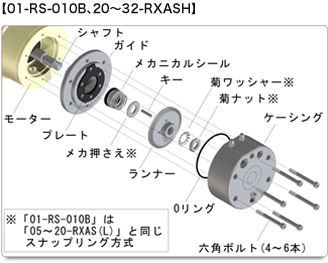

構造図

※上記構造図はポンプ構造の概要を示すもので、ボルトの本数や細部の形状は型式によって異なります。

接液部材質

部品名 RXAS(L)
ケーシング SUS
カバー SUS
シャフト SUS
ランナー SUS
プレート※ PPS樹脂
メカニカルシール 高温水用
部品名 RXASH
ガイド SUS
ケーシング SUS
シャフト SUS
ランナー SUS
プレート※ PPS樹脂
メカニカルシール 中圧用
部品名 RS
ガイド SUS
ケーシング SUS
シャフト SUS
ランナー SUS
プレート※ PPS樹脂
メカニカルシール 高温水用

※プレートはケーシングとカバー(又はガイド)に固定され、一体構造になっておりますので、単品として取り出すことはできません。

ポンプ型番表示について

標準 低圧用 高圧用
RXAS RXASL RXASH(削り出し)
RS(削り出し)
三相・全閉 単相・防滴 三相・全閉
TE ※1 B J ※2

※1 出力0.75kW未満のモーターで、効率クラスは IE1
※2 出力0.75kW以上のモーターで、効率クラスは IE3
